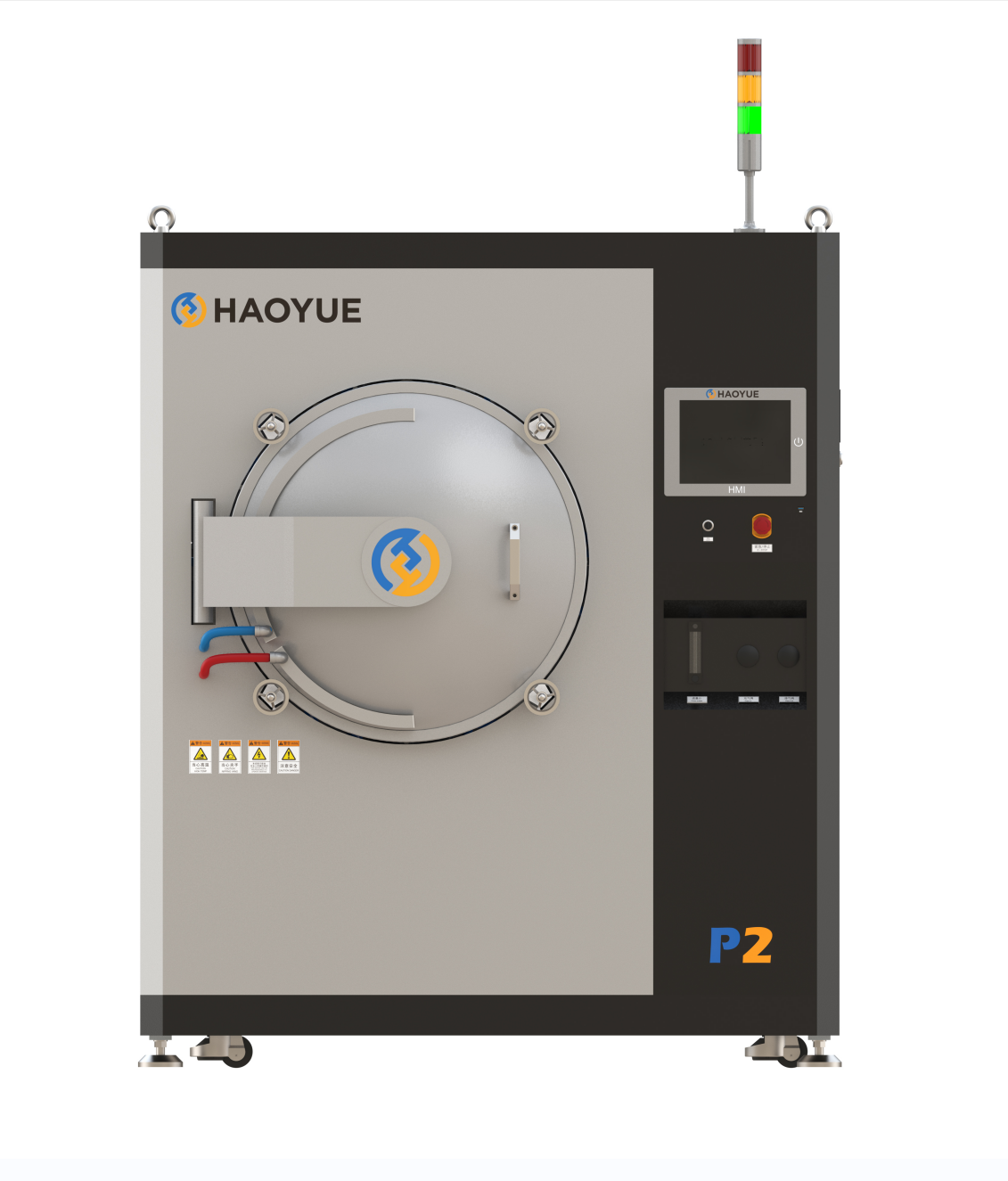

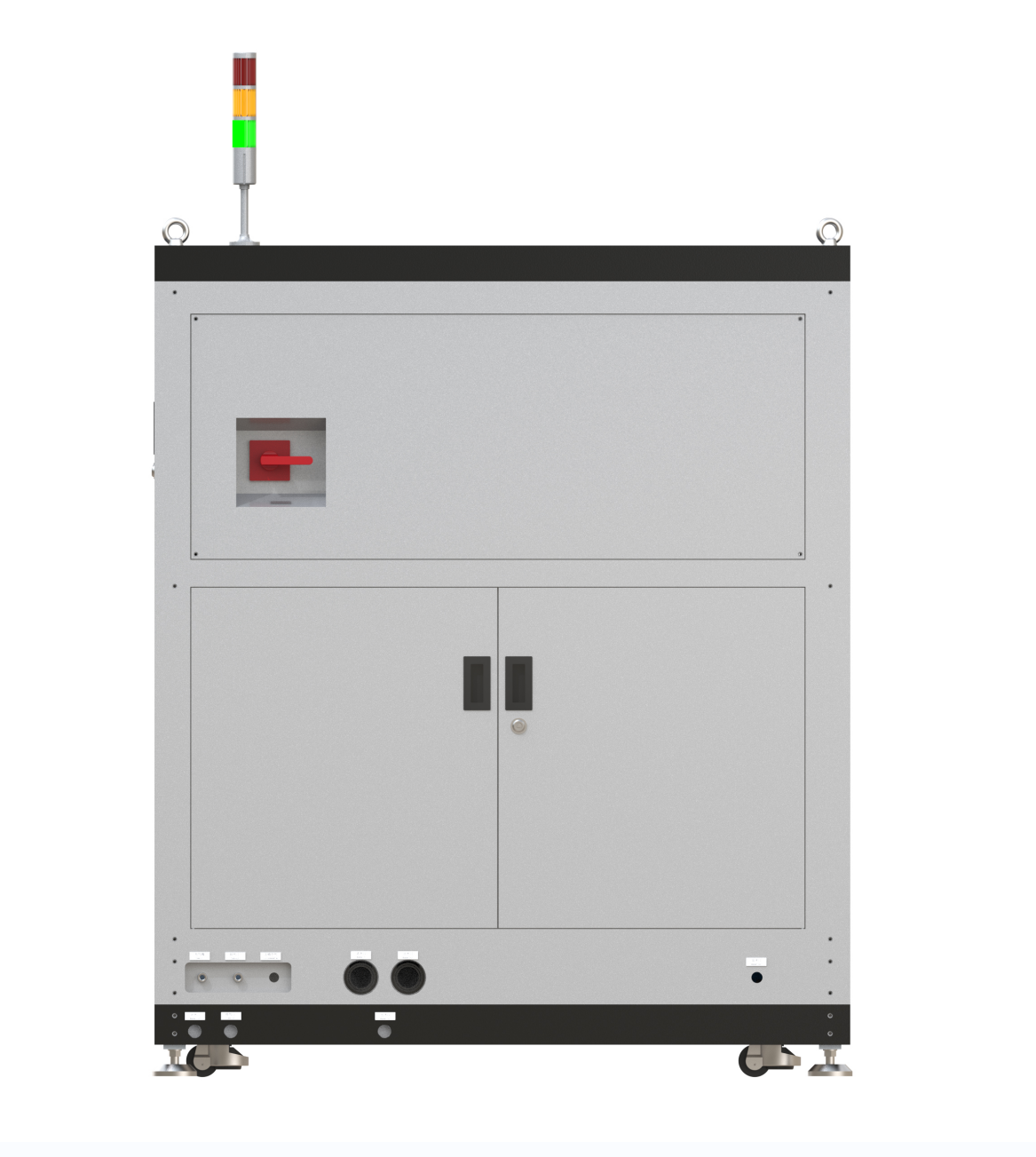

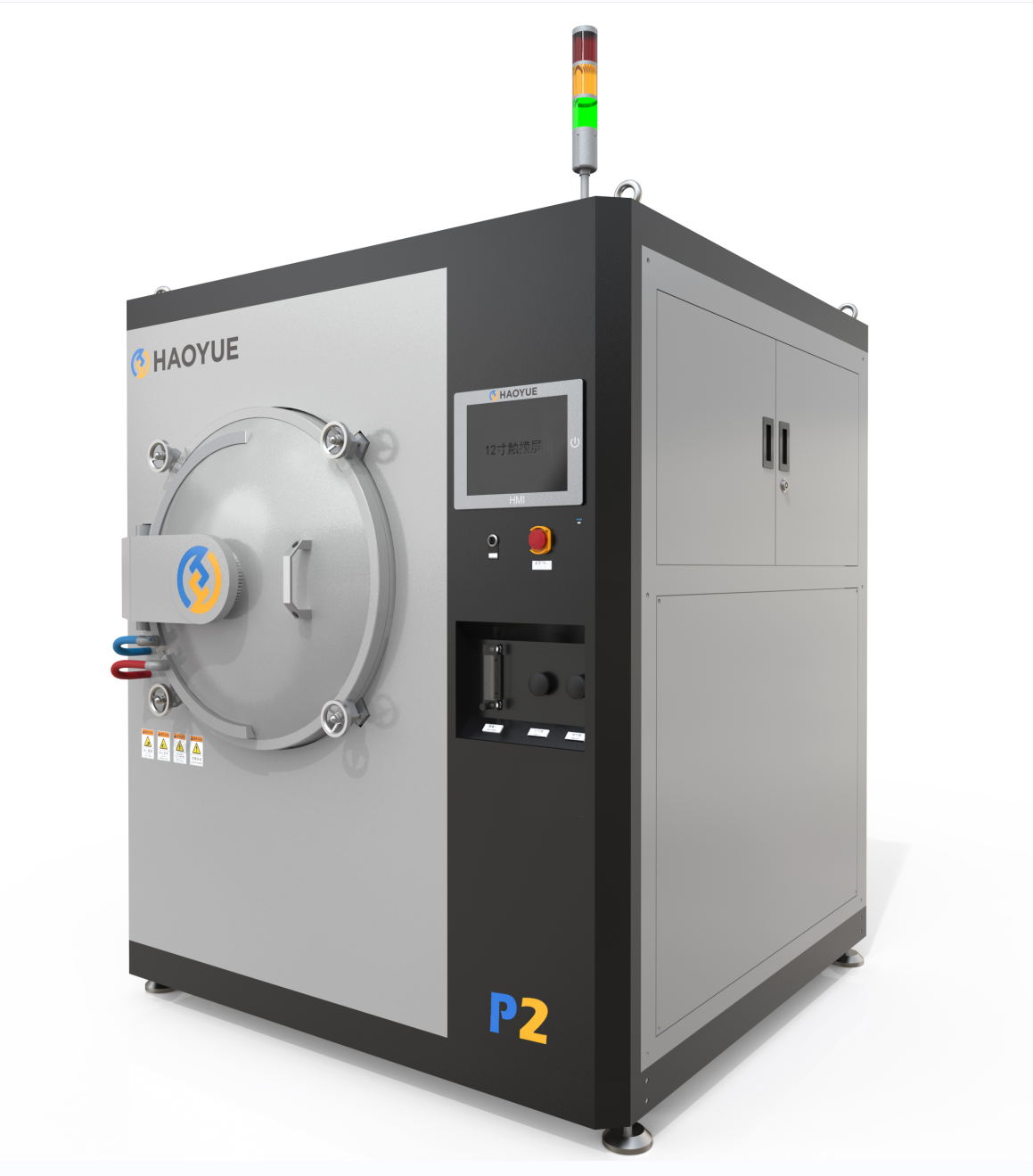

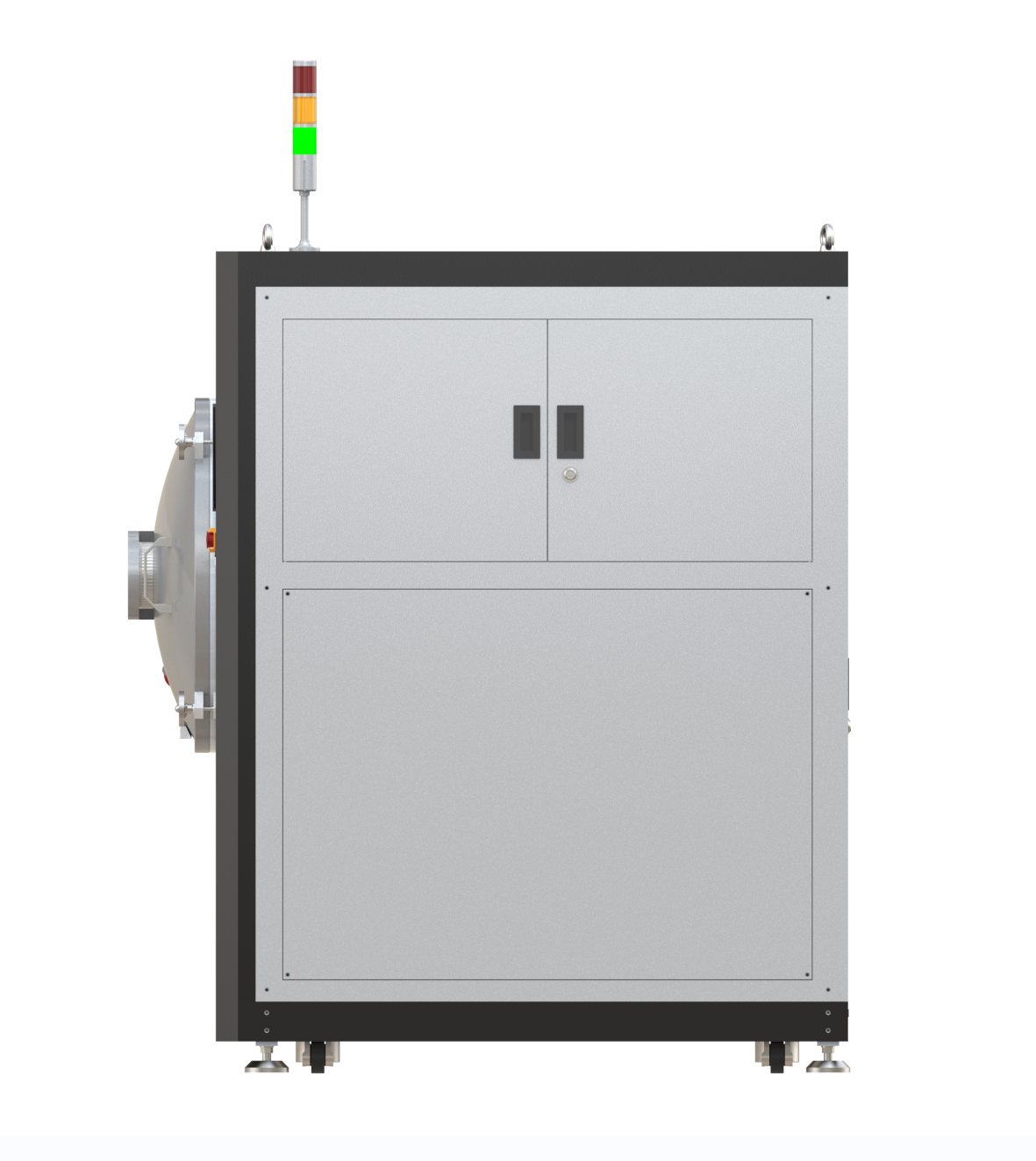

P2CO23-真空感應熱壓爐

簡要描述：VHPco-20/20-2300型真空感應熱壓爐是在真空（或其它氣氛）條件下將材料熱壓成型的成套設備，主要采用感應加熱方式，由油缸驅動的壓頭上下加壓。

更新日期：2025-05-11
訪問 量：822

技術數據
規格
應用
主要成分
下載

一、設備基本原理、主要用途及特點

1. 基本原理

真空熱壓爐是在真空（或其它氣氛）條件下將材料熱壓成型的成套設備，主要采用感應加熱，由油缸驅動的壓頭上下加壓。在高溫下，物料生坯固體顆粒的相互鍵聯，晶粒長大，空隙（氣孔）和晶界漸趨減少，通過物質的傳遞，其總體積收縮，密度增加，最后成為具有某種顯微結構的致密多晶燒結體，從而將物料壓制成形。

2.設備特點

1) 采用臥式、側開門結構：裝、卸模具精度高，操作方便；

2) 升溫快：升溫速率1~100℃/分鐘（≤1600℃），升溫速率1~60℃/分鐘（＞1600℃）；

3) 溫度均勻性好：平均溫度均勻性為±5℃（5點測溫，恒溫區1000℃保溫1h后檢測）；

4) 壓力精度高：采用伺服液壓控制系統，壓力精度為±3‰；

5) 安全性能好：采用HMI+PLC+PID壓力傳感控制，安全可靠；

6) 密封性能好：動態壓頭均采用波紋管密封，確保不漏氣。

二、主要技術參數

編號	P2CO23
產品型號	VHPco-20/20-2300
最高設計溫度（ ℃ ）	2300
加熱元件	感應線圈
加熱功率（Kw）	50
壓頭材質	等靜壓石墨
測溫元件	鎢錸熱電偶+紅外測溫儀
升溫速率	1~100℃/min
溫度均勻性	±5℃（5點測溫，恒溫區1000℃保溫1h后檢測）
爐膛尺寸（ mm ）	Φ200x200mm（直徑x高）
壓頭行程	100mm
壓頭開放高度	160mm
樣品直徑（ mm ）	Φ20~80
壓力（噸）	30
加壓方式	下加壓，由下往上加壓
可充氣氣氛	氮?dú)?/font>/氬氣一路
冷態極限真空度（ Pa ）	6.7x10^-3Pa（空爐、冷態、經凈化）
設備外形尺寸	1425mm（D）X1550mm（W）X1850mm（H）

該設備將真空/氣氛、熱壓成型、高溫?zé)Y(jié)結合在一起，適用于氧化鈮、碳化硅、碳化硼、氮化硼等陶瓷材料等石墨烯碳纖維、高溫合金金屬粉體材料的高溫加壓燒結成形及增密粉末冶金、功能陶瓷等新材料的高溫?zé)岢尚?，也可用于粉末或壓坯在低于主要組分熔點的溫度下的熱處理，目的在于通過顆粒間的冶金結合以提高其強度。
