一、設備基本原理與特點

1. 基本原理

擴散焊是指將工件在高溫下加壓，但不產生可見變形和相對移動的固態焊方法。擴散焊特別適合異種金屬材料、耐熱合金和陶瓷、金屬間化合物、復合材料等新材料的接合，尤其是對熔焊方法難以焊接的材料，擴散焊具有明顯的優勢，日益引起人們的重視。

2.設備特點

1)       采用臥式、側開門結構：裝、卸模具精度高，操作方便；

2)       升溫快：升溫速率1~10℃/分鐘；

3)       溫度均勻性好：平均溫度均勻性為±3℃（5點測溫，恒溫區1000℃保溫1h后檢測）；

4)       壓力精度高：采用伺服電動缸控制系統，壓力精度為±1‰；

5)       采用單溫區控制：預留兩個測溫孔，以便高溫監測使用；

6)       安全性能好：采用HMI+PLC+PID壓力傳感控制，安全可靠；

7)       密封性能好：動態壓頭均采用波紋管密封，確保不漏氣。

二、主要技術參數

擴散焊焊接應用廣泛，可以完成不同種類金屬材料與金屬材料之間的擴散焊接、也可以完成不同種類金屬材料與陶瓷類材料、非金屬類材料之間的擴散焊接。

擴散焊特別適用于要求真空密封，要求接頭與母材等強度，要求無變形的小零件。它是制造真空密封、耐熱、耐振和不變形接頭的唯一方法，因此在工業生產中得到廣泛的應用。在電真空設備中金屬與非金屬的焊接，切削刀具中硬質合金、陶瓷、高速鋼與碳鋼的焊接，都有采用擴散焊接的方法。

結構組成

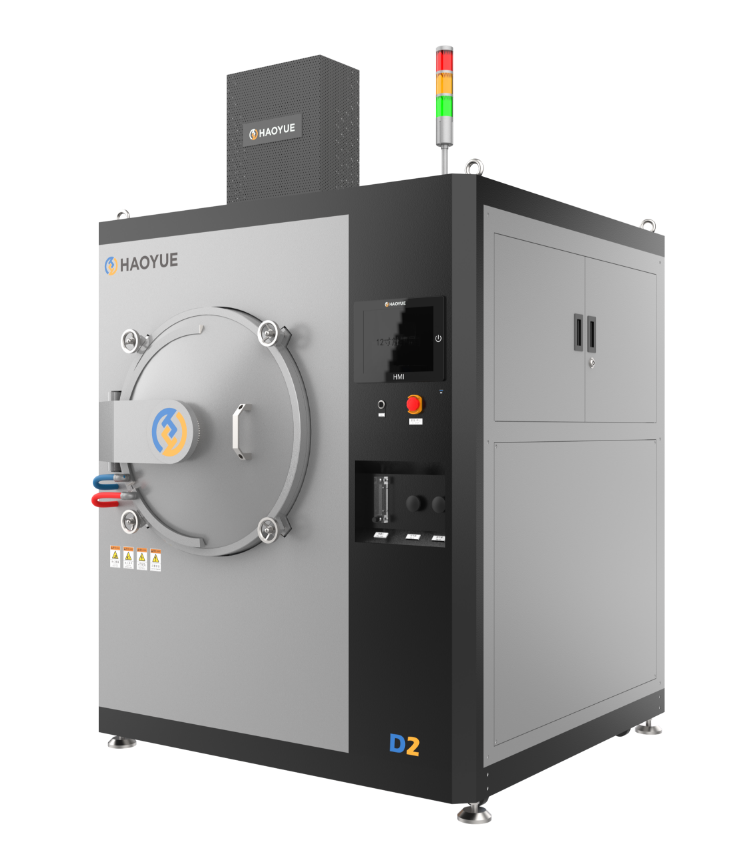

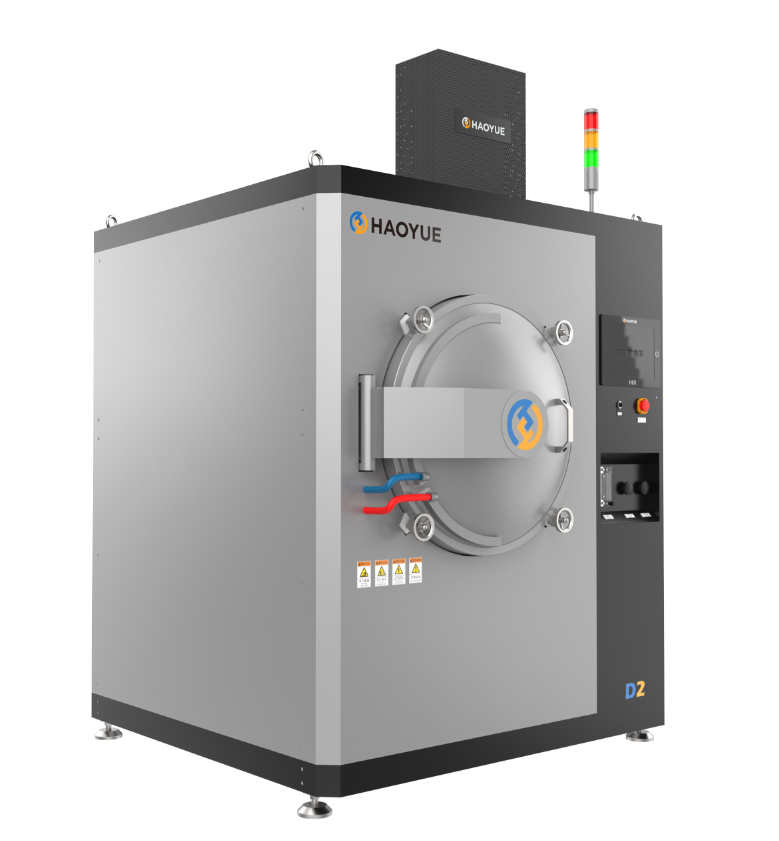

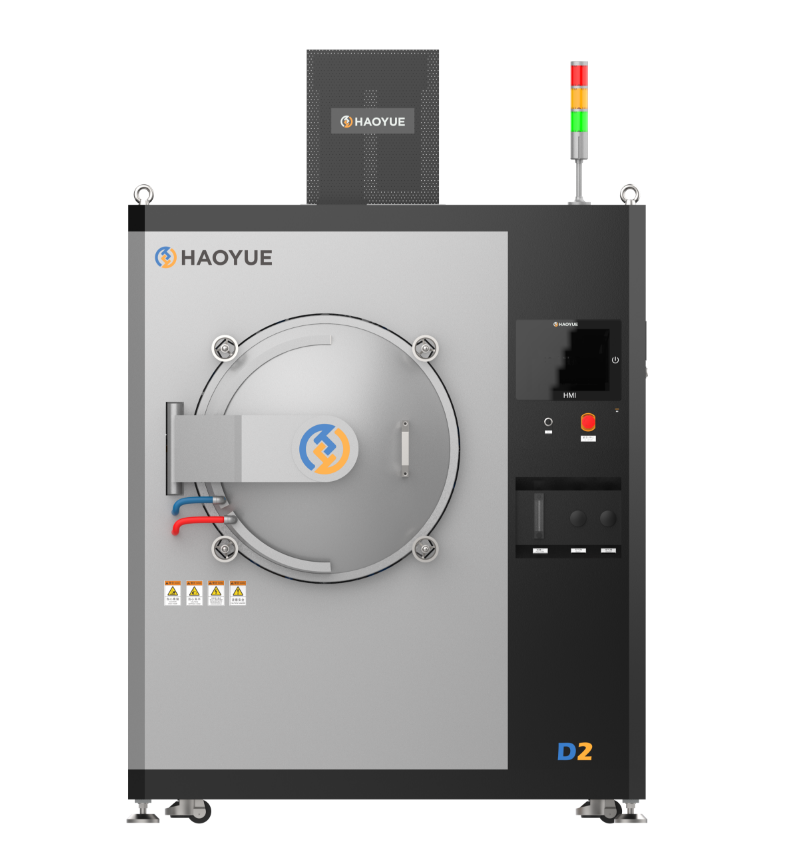

臥式真空擴散焊爐主要由爐體、爐門、加熱與保溫及測溫系統、測溫系統、加壓系統、真空系統、水冷系統、氣動裝置、電氣控制系統等組成。
